CRL Profilé de porte carré, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'épaisseur, longueur sur mesure, laiton satiné - DR6SSB12CL

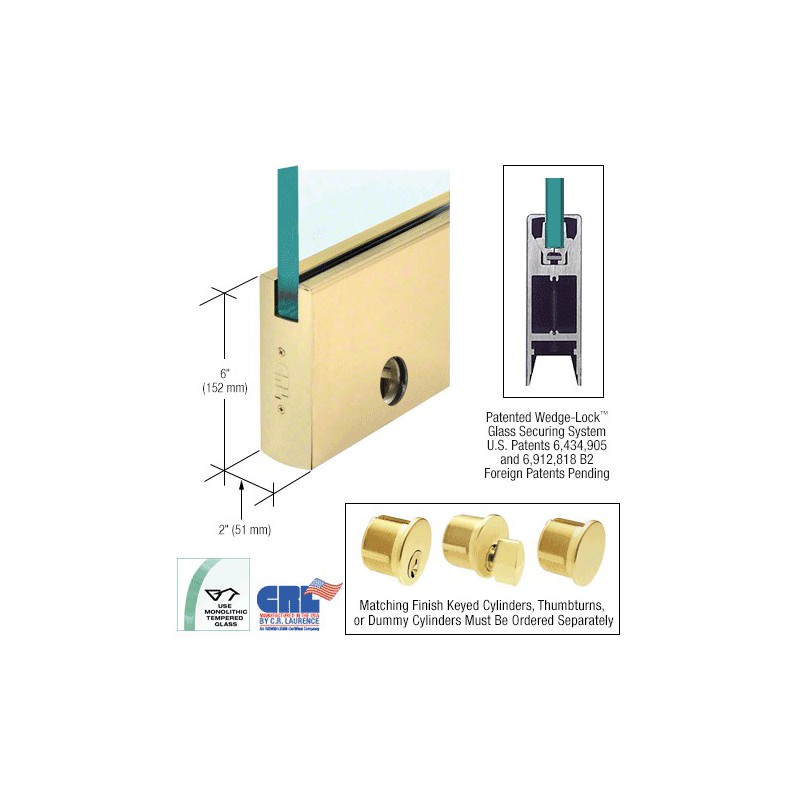

An innovative new glass entrance system, the CRL Wedge-Lock Door Rail System features the exclusive CRL Wedge-Lock Securing System (U.S. Patents 6,434,905 and 6,912,818 B2, Canadian Patent 2,419,706, and European Patent No. EP 1 404 939 B1), a totally new concept for securing the glass in the door rail. It works by applying pressure from the bottom of the door rail, using two glass retaining aluminum extrusions via a flat stainless steel bar. As this bar is pulled down with socket head cap bolts, pressure is applied to the glass retaining aluminum extrusions. The bottom of the extrusions are at an angle and fit into an angled groove in the door rail. As the glass retaining extrusions are being pulled down, the angled wedge in the door rail also pulls the glass retaining extrusions together. This action, along with our specially designed door retaining gasket, creates a tremendous amount of force (more than 900 lbs.) in our 9" (228.6 mm) Corner Rail. That's 100 lbs. per inch. Imagine how much force is created in our full length Door Rails!
Système exclusif de verrouillage Wedge-Lock CRL pour vitrage à sec, pour une installation rapide et une résistance élevée
L'entaille du verre n'est pas nécessaire Le vitrage à sec permet de remplacer des pièces in situ
Les portes peuvent être prêtes pour l'installation en moins de 10 minutes
Système exclusif de verrouillage Wedge-Lock CRL pour vitrage à sec, pour une installation rapide et une résistance élevée
L'entaille du verre n'est pas nécessaire Le vitrage à sec permet de remplacer des pièces in situ
Les portes peuvent être prêtes pour l'installation en moins de 10 minutes
Numro d'article: DR6SSB12CL
galement disponible dans ces trois catalogues:
AH18 Catalogue des mtaux architectur 2018, PAGE 125Z
Couleur: Laiton satin
Expdier par: Non expdi par UPS - Uniquement par transporteur
Commande minimum: 1 Unit
galement disponible dans ces trois catalogues:
AH18 Catalogue des mtaux architectur 2018, PAGE 125Z
Couleur: Laiton satin
Expdier par: Non expdi par UPS - Uniquement par transporteur
Commande minimum: 1 Unit
NUMRO D'ARTICLE DESCRIPTION COULEUR
DR6S0RB12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, bronze frott l'huile
DR6SBL12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, pulvrisation noire
DR6SBS12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, acier inoxydable bross
DR6SDU12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, bronze anodis noir
DR6SPB12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, laiton poli
DR6SPS12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, acier inoxydable poli
DR6SPT12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, fini peinture personnalis
DR6SSA12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, anodis satin
DR6SSB12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, laiton satin
DR6S0RB12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, bronze frott l'huile
DR6SBL12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, pulvrisation noire
DR6SBS12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, acier inoxydable bross
DR6SDU12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, bronze anodis noir
DR6SPB12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, laiton poli
DR6SPS12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, acier inoxydable poli
DR6SPT12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, fini peinture personnalis
DR6SSA12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, anodis satin
DR6SSB12CL CRL Profil de porte carr, avec serrure, 152 mm (6 po), verre de 12,7 mm (1/2 po) d'paisseur, longueur sur mesure, laiton satin
The Wedge-Lock Glass Securing System gives you more than a secure attachment to the glass. It provides the fastest installation time of any door rail system offered to the industry. Experienced installers can have a door prepared for installation in less than ten minutes.
CRL Wedge-Lock Door Rails come completely fabricated and ready-to-install right out of the carton with the End Caps installed. After the rail is installed, the only thing required before hanging the door is to attach the door arm or pivot (not included) to the adjustable door alignment slide already assembled in the Door Rail. The Adjustable Door Alignment System feature allows you to adjust the door 1/8" (3.2 mm) toward or away from the jamb without removing the door. This is standard on both top and bottom rails.
After the door is installed all you need do to adjust the door is to remove the End Cap. This will reveal three socket head cap bolts. The center bolt is the securing bolt used to lock the adjustable slide in position. The two outer bolts are used to adjust the slide 1/8" (3.2 mm) in or out. The low profile of the adjustable slide allows the pivots with slotted grooves to be moved to a position other than the American Standard Setback of 2-3/4" (69.8 mm). This means we can fabricate them for vertically out-of-square openings.
Other reasons to choose CRL Wedge-Lock Door Rail System: Models are available to accept 3/8" or 1/2" (10 or 12 mm) glass; a rigid single component housing that will not shift and fall out of adjustment over time because it is not made up of two halves; the internal components do not require removal before installation; the glass securing pads are designed for longevity in extreme environments.
NOTE: All Wedge-Lock Door Rails feature the built-in Jamb Alignment Block, but arms and pivots must be ordered separately to meet job requirements.
CRL Wedge-Lock Door Rails come in several standard finishes, and can be quoted in custom finishes and widths upon request. Rail Specifications, Templates and Hardware Packages are available from our Technical Sales Department.
ORDERING INFORMATION:
All Door Rails are supplied with standard Kwik-Adjust Pivot Alignment System. Closer Arms and Floor or Overhead Pivots must be ordered separately.
Models with Locks are supplied with the Lock Mechanism installed. Matching finish Keyed Cylinders or Thumbturns must be ordered separately.
End Caps are included in the stock Door Rail. Door Rail length (including End Caps) must be specified when ordering Custom Length Rails. For replacement End Caps enter DREC6S into the search box.
CRL Wedge-Lock Door Rails come completely fabricated and ready-to-install right out of the carton with the End Caps installed. After the rail is installed, the only thing required before hanging the door is to attach the door arm or pivot (not included) to the adjustable door alignment slide already assembled in the Door Rail. The Adjustable Door Alignment System feature allows you to adjust the door 1/8" (3.2 mm) toward or away from the jamb without removing the door. This is standard on both top and bottom rails.
After the door is installed all you need do to adjust the door is to remove the End Cap. This will reveal three socket head cap bolts. The center bolt is the securing bolt used to lock the adjustable slide in position. The two outer bolts are used to adjust the slide 1/8" (3.2 mm) in or out. The low profile of the adjustable slide allows the pivots with slotted grooves to be moved to a position other than the American Standard Setback of 2-3/4" (69.8 mm). This means we can fabricate them for vertically out-of-square openings.
Other reasons to choose CRL Wedge-Lock Door Rail System: Models are available to accept 3/8" or 1/2" (10 or 12 mm) glass; a rigid single component housing that will not shift and fall out of adjustment over time because it is not made up of two halves; the internal components do not require removal before installation; the glass securing pads are designed for longevity in extreme environments.
NOTE: All Wedge-Lock Door Rails feature the built-in Jamb Alignment Block, but arms and pivots must be ordered separately to meet job requirements.
CRL Wedge-Lock Door Rails come in several standard finishes, and can be quoted in custom finishes and widths upon request. Rail Specifications, Templates and Hardware Packages are available from our Technical Sales Department.
ORDERING INFORMATION:
All Door Rails are supplied with standard Kwik-Adjust Pivot Alignment System. Closer Arms and Floor or Overhead Pivots must be ordered separately.
Models with Locks are supplied with the Lock Mechanism installed. Matching finish Keyed Cylinders or Thumbturns must be ordered separately.
End Caps are included in the stock Door Rail. Door Rail length (including End Caps) must be specified when ordering Custom Length Rails. For replacement End Caps enter DREC6S into the search box.
La plupart des poids d'expdition sont approximatifs et n'ont pas t vrifis. Si vous avez besoin du poids exact pour calculer le cot de l'expdition et ce cot est ncessaire pour complter la commande, veuillez l'obtenir avant de soumettre votre demande en prenant le contact avec le service client Glass Experts. Les images des produits proviennent des produits actuels ou proches. Couleurs peuvent varier selon la carte vido de votre ordinateur et selon le rglage des color de votre cran.
